Voron 1.8
El mundo de la impresión 3D de escritorio y la fabricación aditiva en general está en constante evolución. Las impresoras 3D comerciales de escritorio se están volviendo obsoletas o difíciles de actualizar rápidamente debido a sus diseños proprietarios.
Nos impresionó la calidad y la minuciosidad del diseño de la impresora 3D de código abierto Voron 1.8, así como su comunidad de expertos y las muchas mejoras disponibles y futuras.
Todas las piezas han sido impresas en ABS por nosotros y siguiendo las instrucciones de los desarrolladores.
Volumen de impresión es 250x250x200mm.
Cinemática CoreXY:
La cinemática CoreXY utiliza simultáneamente 2 motores (A y B) y una trayectoria de cinta específica para esta cinemática para transmitir sus movimientos en X e Y. Esto reduce considerablemente la inercia del cabezal de impresión, lo que da como resultado la posibilidad de alcanzar altas velocidades de desplazamiento (mm / s), aceleración (mm / s²) y tirón (mm / s³) manteniendo una excelente calidad de impresión.
Estructura y movimiento
La estructura está realizada con perfiles de aluminio 2020.
La traslación del eje X se realiza mediante un carro MGN12H mientras la traslación del eje Y se realiza con 2 carros MGN9H.
La plataforma Z está guiada por 4 varillas lisas de Ø8 mm y 2 tornillos trapezoidales.
El cabezal de impresión :
El motor nema 17 ubicado en la parte posterior del cabezal alimenta el filamento directamente en el cuerpo calefactor a través de una extrusora de doble engranaje y ofrece un control óptimo del flujo de material en la salida de la boquilla. Está equipado con un sensor inductivo para facilitar la nivelación de la cama de impresión. El Stealthburner enfría el cuerpo calefactor mediante un ventilador axial 4010 mientras que un ventilador radial 5015 enfría las piezas impresas.
Plataforma calefactora

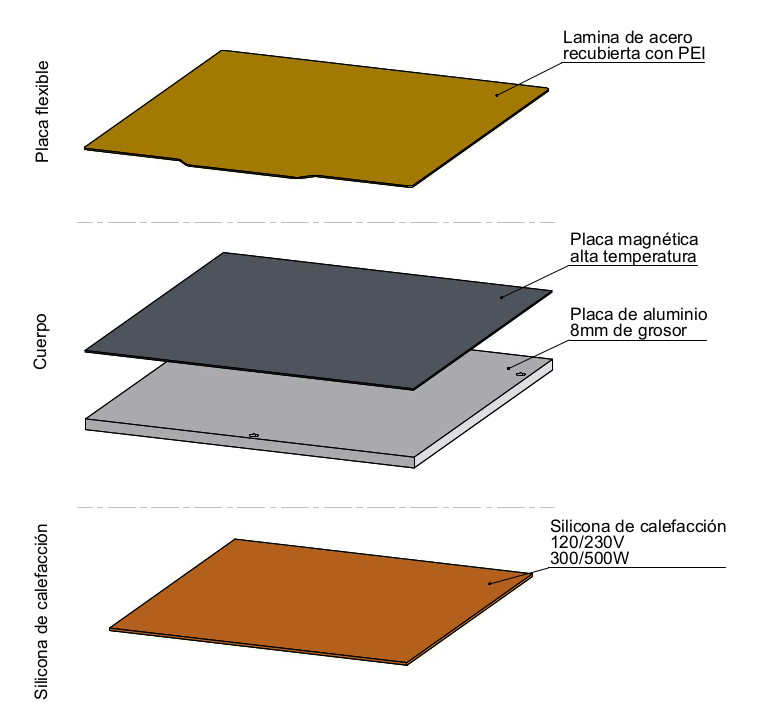

La placa de construcción se puede dividir en 3 partes:
El cuerpo es una placa de aluminio rectificado de 8 mm de espesor con una lámina magnética de alta temperatura adherida. El espesor de la placa de aluminio minimiza la deflexión térmica hasta 110° C y asegura una superficie plana.
La hoja de acero es suficientemente delgada para ser flexible. Está recubierto de polieterimida (PEI) por ambos lados y puede ser liso o texturizado. La placa flexible PEI garantiza una excelente adherencia con PLA, PET-G, ABS y ASA, pero no se recomienda para TPU. Cuando se completa una impresión, la placa flexible se retira manualmente y se dobla para quitar las piezas sin esfuerzo ni daño.
La silicona está pegada debajo del cuerpo, asegura un calentamiento uniforme del cuerpo y de la placa flexible. La silicona se alimenta con 120V o 230V a través de un SSR y está protegida por un fusible. La temperatura de calentamiento está controlada por un sensor conectado a la placa base de la impresora.
Medición de resonancia (Input Shaping):
Input Shaping es una técnica de control de bucle abierto para reducir la vibración de máquinas controladas por computadora. El método funciona creando una señal de control que cancela su propia vibración. La instalación de un acelerómetro en el cabezal de impresión proporciona medidas y correcciones sugeridas para la aceleración de la impresora.
Más informaciones sobre la medición de resonancia.
Desarrollos en el Voron 1.8 :

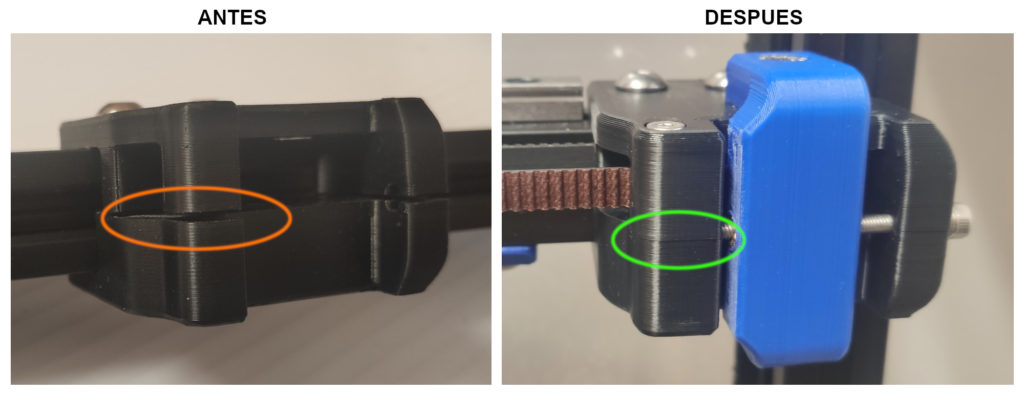

Modificación de los tensores de correa.
Cerramiento: paneles laterales y puertas frontales amovibles + pestillo de palanca.
Se agregó un sensor de temperatura de la cámara y un extractor de aire con carbón activado + filtro HEPA.
Montaje de tira de led y difusores.
Modificación de la longitud del faldón inferior e integración de switch pulsador de Ø19mm.
Fijación de los cables de la placa de construcción.
Sustitución de las 2 guías lineales MGN9 del eje X por un solo carril MGN12H.
Más información en la página oficial dedicada: vorondesign
