Voron 1.8
Le monde de l’impression 3D de bureau et de la fabrication additive en général est encore jeune et en constante évolution. Les imprimantes 3D de bureau commerciales deviennent rapidement obsolètes ou difficiles à mettre à jour en raison de leur conception exclusive.
Les imprimantes 3D open source Voron et les nombreuses améliorations disponibles et à venir proposent une impressionnante qualité et rigueur de conception.
Toutes les pièces ont été imprimées en ABS par Printopal et en suivant les recommandations des développeurs.

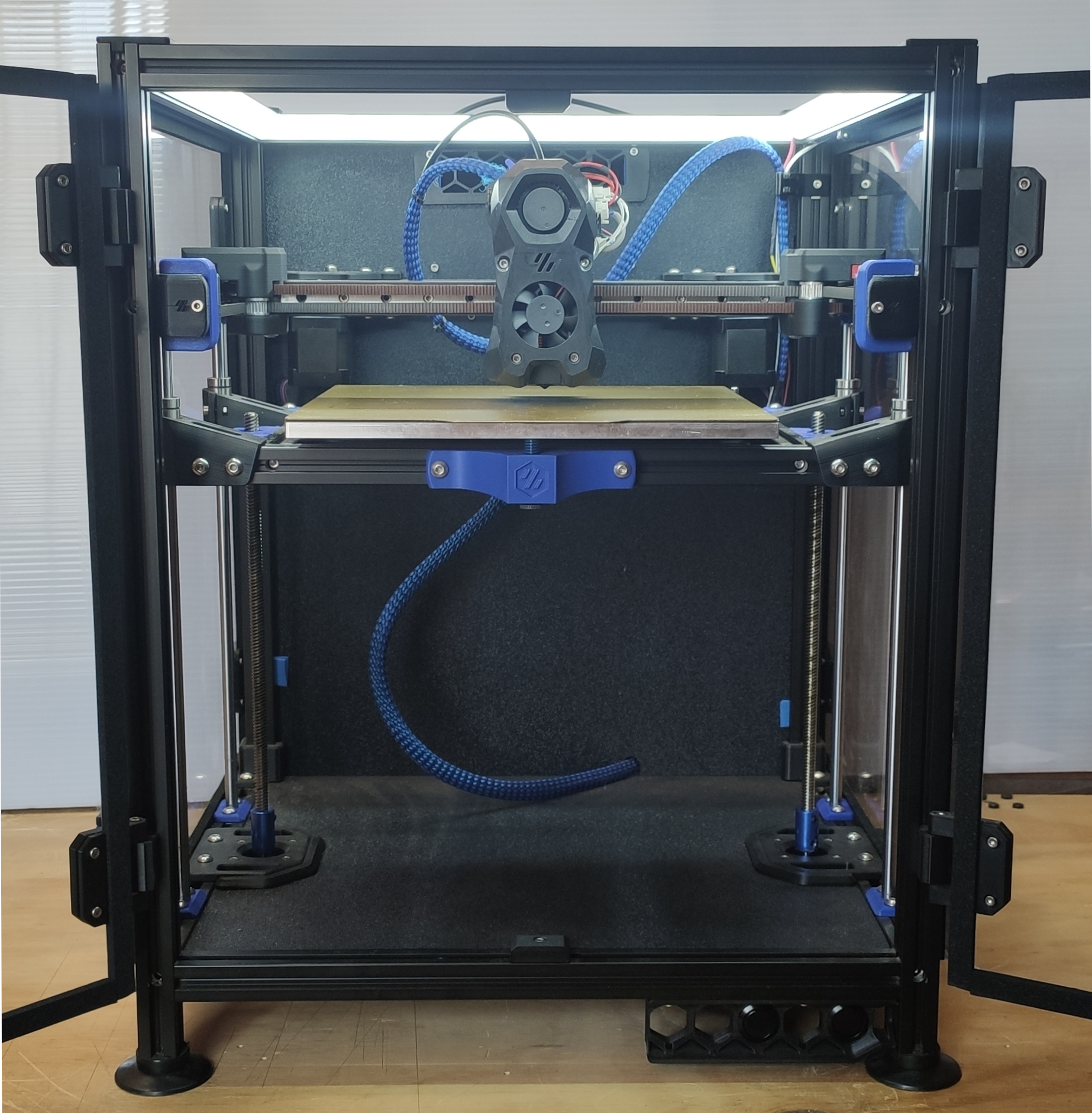

Voron V1.8
Volume d’impression: 250x250x200
Cinématique CoreXY:
La cinématique CoreXY utilise simultanément 2 moteurs (A et B) et un chemin de courroie spécifique à cette cinématique pour transmettre ses mouvements en X et Y. Cela réduit considérablement l’inertie de la tête d’impression, d’où la possibilité de vitesses de déplacement élevées (mm/s ), accélération (mm/s²) et secousse (mm/s³) tout en conservant une excellente qualité d’impression.

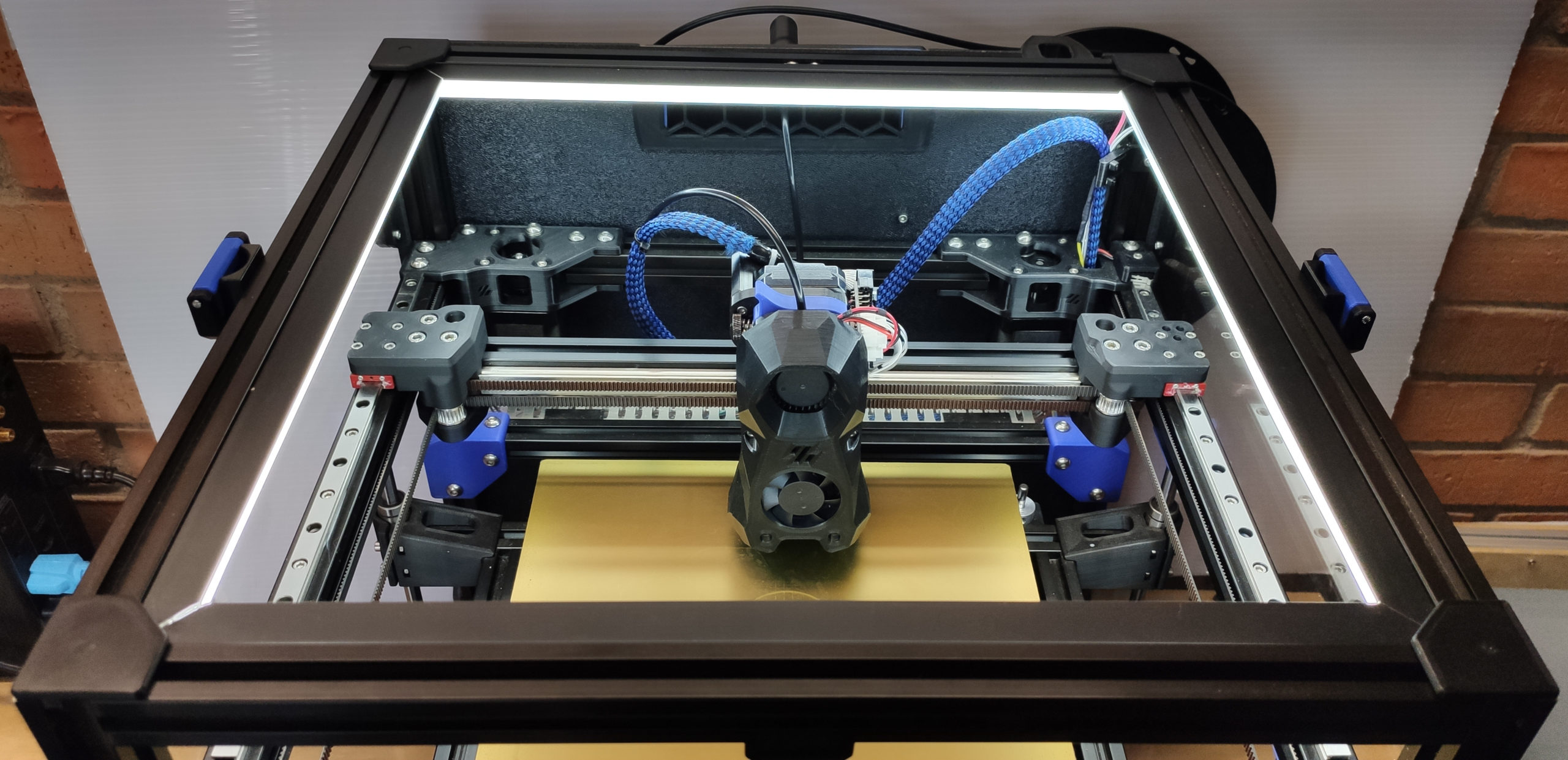

Châssis et transmission de mouvements:
Le cadre est fabriqué avec des profilés en aluminium 2020.

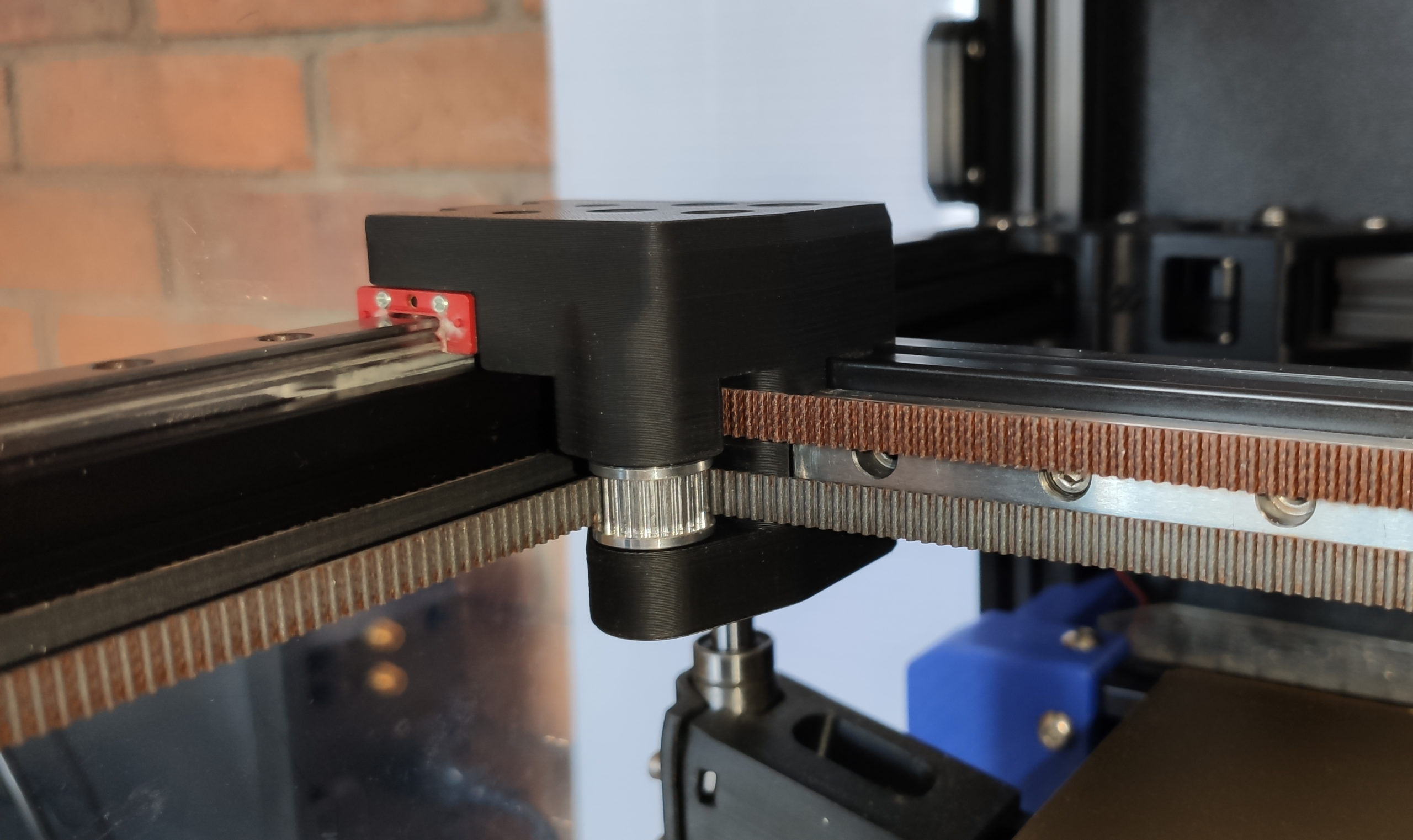

La translation de l’axe X est assurée par un chariot MGN12H monté sur son rail, l’axe Y est monté sur 2 rails MGN9.
Le plateau Z est guidé par quatre tiges lisses Ø8mm et 2 vis trapézoïdales.

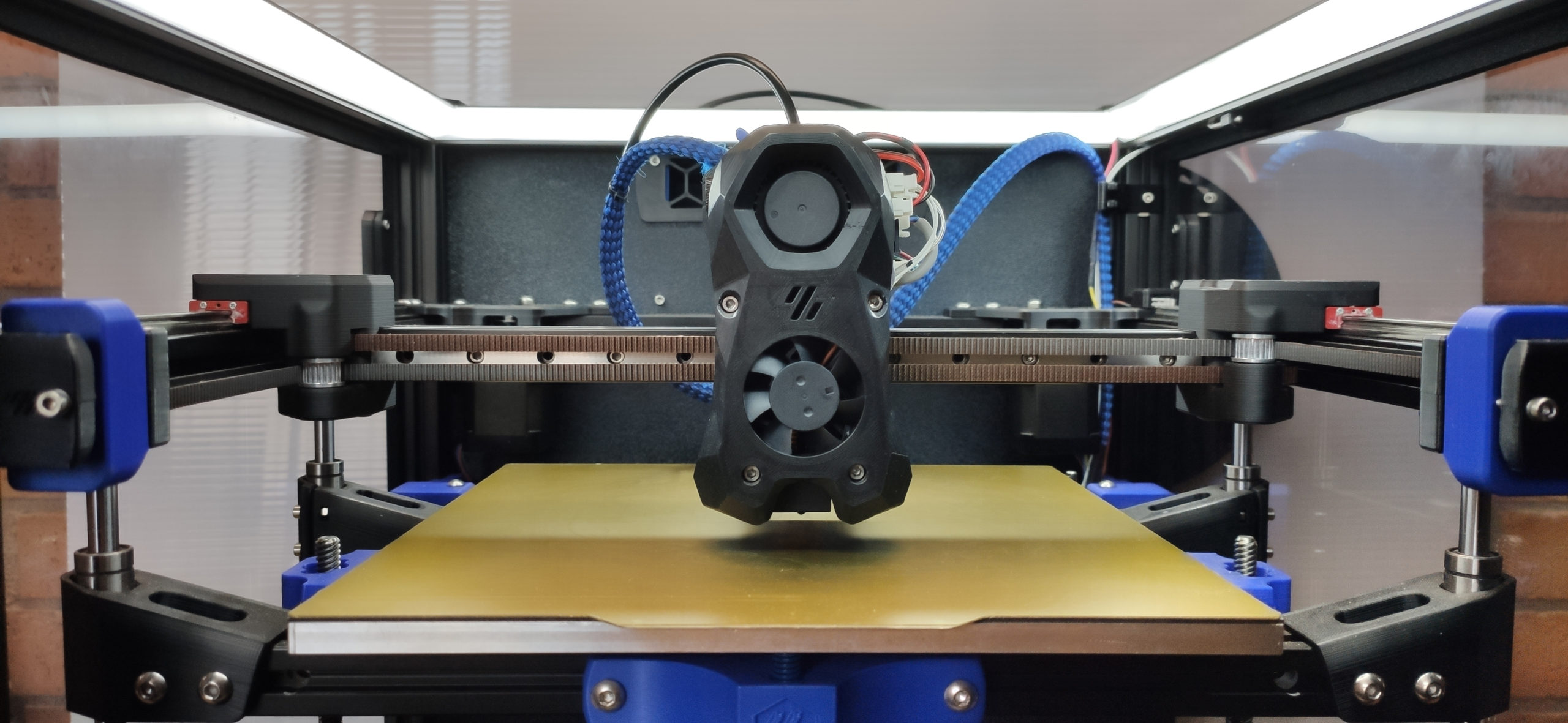

Tête d’impression:
Le moteur nema 17 monté à l’arrière de la tête alimente le filament directement dans le bloc chauffant via un extrudeur à double engrenage et permet un entrainement optimal du filament jusqu’à la sortie de la buse. La tête est équipée d’un capteur à sonde inductive pour faciliter le nivellement du plateau d’impression. Le Stealthburner refroidit le radiateur avec un ventilateur axial 4010 tandis qu’un ventilateur radial 5015 refroidit les pièces en cours impression.
Une carte électronique à été ajoutée afin de faciliter le branchement et la maintenance de la tête d’impression.

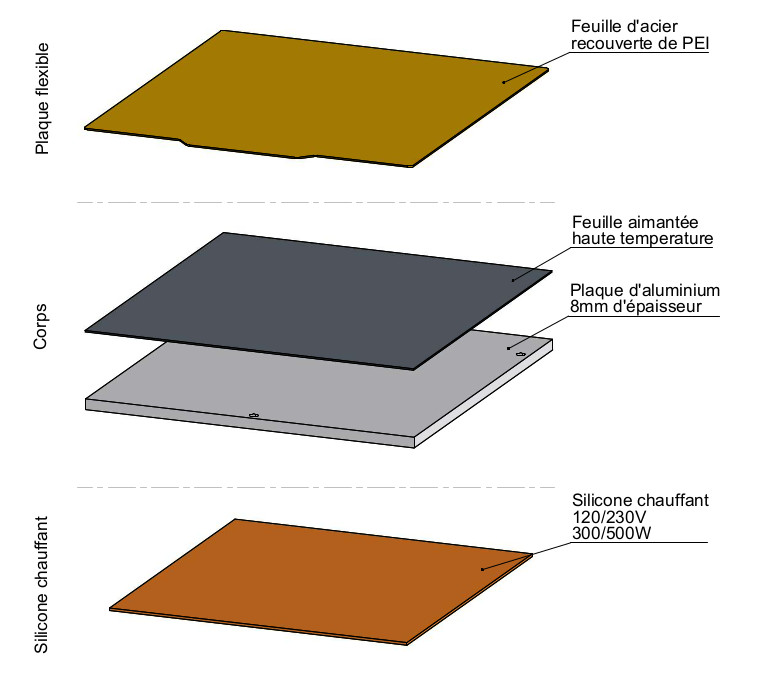

Plateau chauffant
Le plateau chauffant peut être séparé en 3 parties:
Le corps est une plaque en aluminium rectifié de 8 mm d’épaisseur sur laquelle est collée une feuille magnétique haute température. L’épaisseur de la plaque d’aluminium minimise la déflexion thermique jusqu’à 110°C et assure une planéité de la surface.
La feuille d’acier est suffisamment mince pour être flexible. Elle est recouverte de polyétherimide (PEI) des deux côtés et peut être lisse ou texturée. Le PEI assure une excellente adhérence avec le PLA, le PET-G, l’ABS et l’ASA mais n’est pas recommandé pour le TPU. Lorsqu’une impression est terminée, la plaque flexible est retirée manuellement, puis pliée pour enlever les pièces sans effort ni danger.
Le silicone est collé sous le corps, il assure un chauffage uniforme du corps et de la plaque flexible. Le silicone est alimenté en 120V ou 230V par un SSR et protégé par un fusible. La température de chauffage est contrôlée par un capteur connecté à la carte mère de l’imprimante.

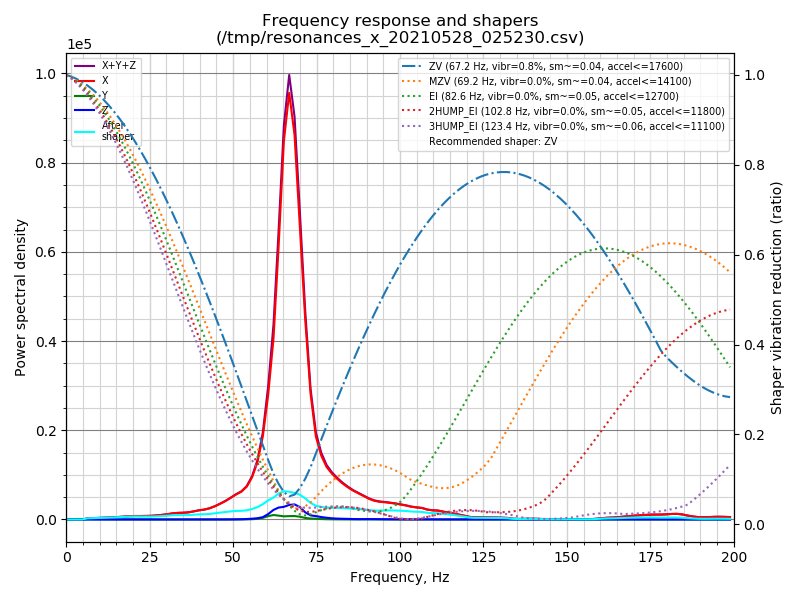

Mesure de resonnance (Input Shaping):
Input Shaping est une technique de contrôle en boucle ouverte pour réduire les vibrations dans les machines contrôlées par ordinateur. La méthode fonctionne en créant un signal de commande qui annule sa propre vibration. L’installation d’un accéléromètre sur la tête d’impression fournit des mesures et des corrections suggérées pour l’accélération de l’imprimante.
Voir plus d’information à propos de Input Shaping.
Modifications et dévelopements apportés sur la Voron 1.8:
Amélioration des tendeurs de courroie avant.

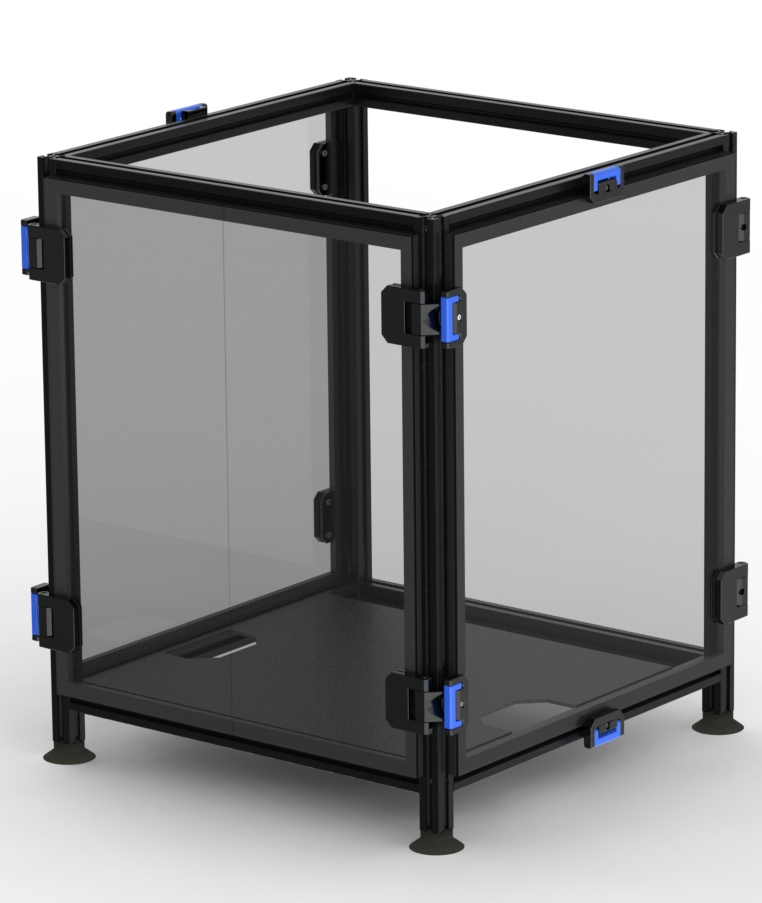

Enceinte : panneaux latéraux et portes avant amovibles + loquet à bascule.
Ajout d’une sonde de température dans la chambre d’impression connectée à un extracteur d’air avec filtre à charbon actif + filtre HEPA.
Ajout d’un support assurant le maintient des câbles du plateau chauffant.
Modification des supports de douilles à billes du plateau.
Modification de la longueur de la jupe inférieure et intégration de logements de boutons poussoir Ø19mm.
Remplacement des 2 rails de guidages MGN9 de l’axe X par un seul rail MGN12.
Support de bande led et diffuseurs.
Plus d’informations sur la page officielle dédiée: vorondesign
